تیرآهن بر اساس شکل بال¬ها و فاصله بین دو بال (ارتفاع تیرآهن) نامگذاری می¬شود. به عنوان مثال به تیرآهنی که دارای بال¬های عریض و ارتفاع ۲۲۰ میلیمتر باشد تیرآهن بال پهن نمره ۲۲ گفته می¬شود. به طور معمول تیرآهن IPE و INP با نمره ۸ تا ۶۰ (ارتفاع ۸۰ تا ۶۰۰ میلیمتر) و تیرآهن IPB با نمره ۱۰ تا ۱۰۰ (ارتفاع ۱۰۰ تا ۱۰۰۰میلیمتر) تولید می¬شوند.

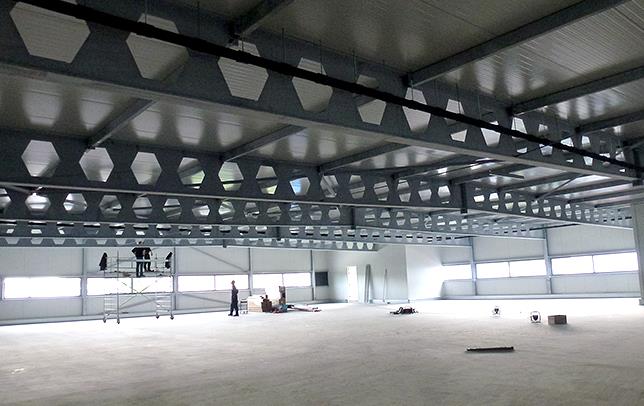

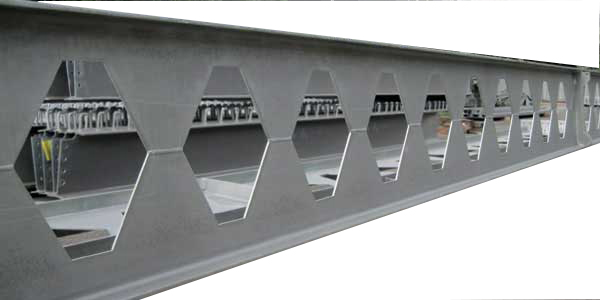

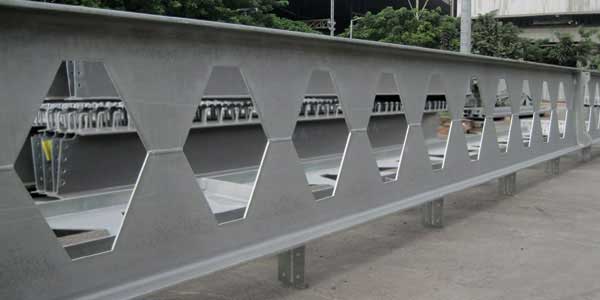

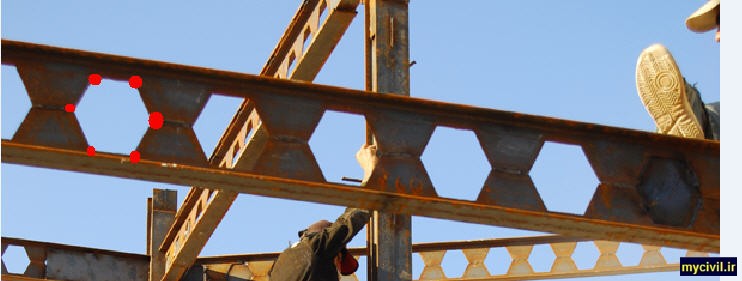

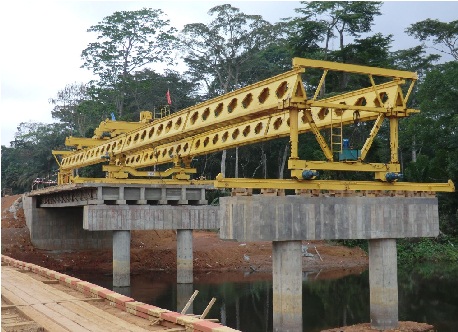

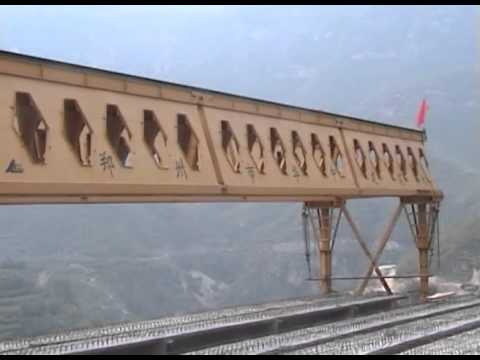

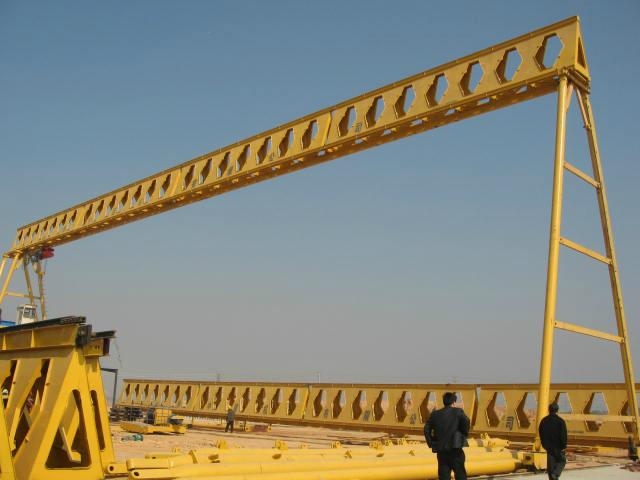

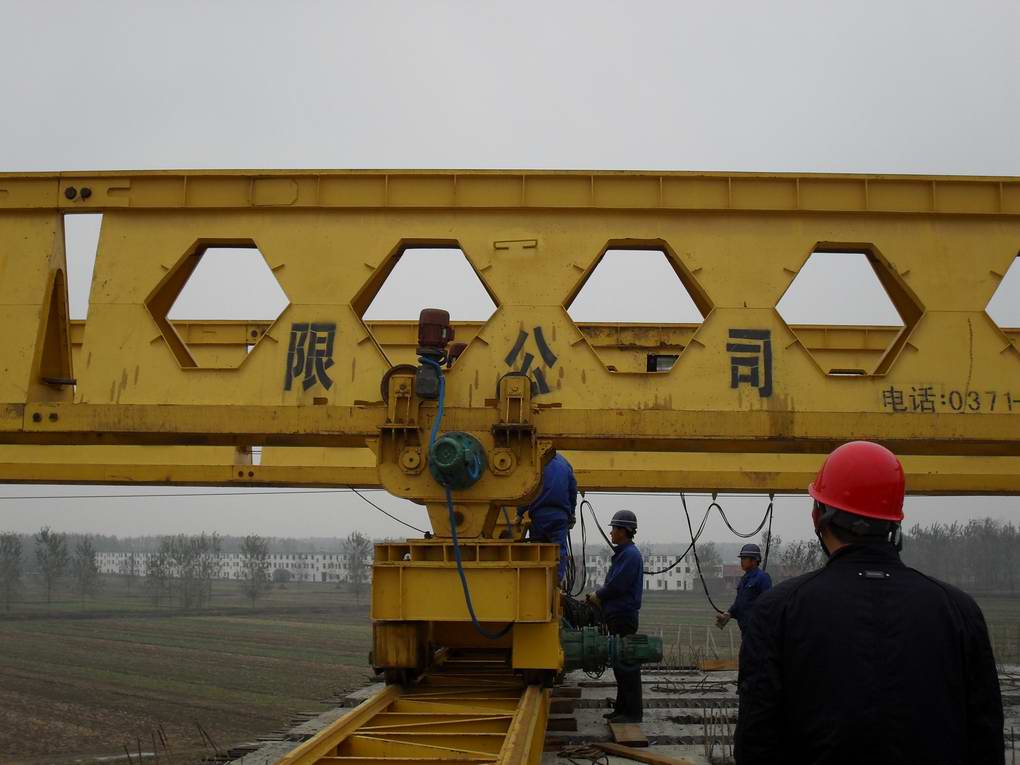

به آن دسته از تیرهای آهنی که در طول آنها حفره¬های شش ضلعی و توخالی شبیه لانه زنبور ایجاد می¬شود اصطلاحاً تیرآهن لانه زنبوری گفته می¬شود. هدف از انجام این کار این است که تیر بتواند لنگر خمشی بزرگتری را در مقایسه با تیر نورد شده اولیه تحمل کند. این نوع تیرها معمولاً از عملیات برش و جوشکاری مجدد تیرهای آهنی IPE و IPB و در سایزهای مختلف تولید شده و در ساختمان¬سازی، سوله¬سازی، پل¬سازی، کشتی¬سازی، حمل و نقل و غیره مورد استفاده قرار می¬گیرند. با تولید تیر آهن لانه زنبوری، ارتفاع آن نسبت به تیر استفاده شده، افزایش پیدا می¬کند. برای مثال، با این کار ارتفاع تیرآهن IPE-۱۸ که ۱۸سانتیمتر است به ۲۷ سانتیمتر افزایش پیدا می¬کند .

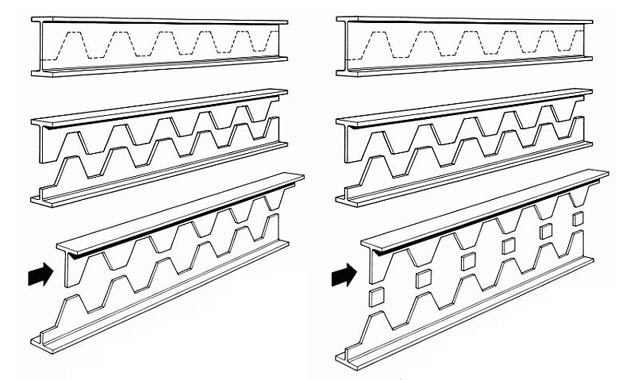

در این فعالیت تیر¬آهن لانه زنبوری به روش برش و جوش تولید می¬شود؛ در این روش ابتدا بر روی جان تیرآهن نورد شده، با استفاده از الگوی شش ضلعی استاندارد ساخته شده (شابلن)، علامت¬گذاری می‌گردد؛ سپس برای جلوگیری از تاب برداشتن تیرآهن، آن را با زدن تک خال جوش در نقاط مختلف، روی یک شاسی افقی مستقر نموده و با استفاده از دستگاه برش آن را به دو قسمت بالا و پایین تقسیم می¬کنند. در نهایت قسمت بالا را به اندازه یک دندانه جابجا و با قرار دادن دقیق دندانه¬های بالا و پایین در مقابل هم و انجام جوشکاری و فرآیندهای تکمیلی، تیرآهن لانه زنبوری تولید و پس از برش در طول¬های مورد نظر، بسته¬بندی می¬گردند.
تیرآهن IPE و IPB که در تولید تیرآهن لانه زنبوری مورد استفاده قرار می¬گیرند از طریق فرایند نورد گرم شمش فولادی از نوع بلوم (Bloom) یا شمشه ساخته می¬شوند.
