تولید ناودانی نمره 18 تا 30 به روش نورد گرم

  (Channel )





شرح

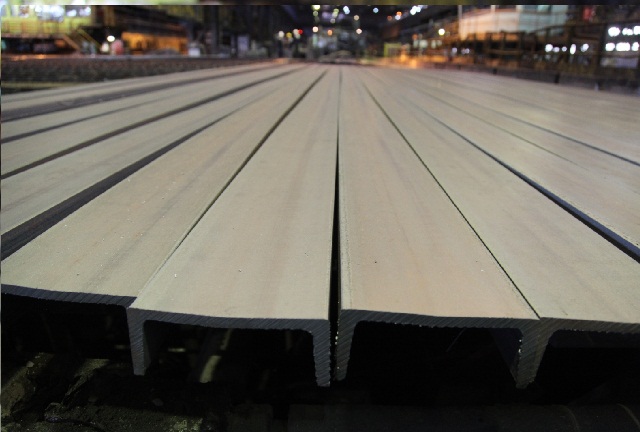

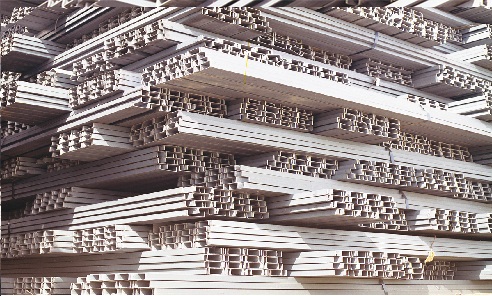

ناودانی (Channel) یا پروفیل U یکی از مقاطع فولادی شاخه¬ای و با مقطع باز بوده که در صنعت و ساختمان¬سازی از جمله ساخت قفسه¬های مستحکم فولادی، سازه¬های سبک فولادی، پل¬های باربر، تیرها، ستون-ها، خرپا (سازه‌ای صلب از واحدهای مثلثی شکل، که از اتصال اجزای باریک و بلند ساخته شده است) و غیره کاربرد فراوانی دارد. این محصول فولادی از طریق فرآیند نورد گرم و با مقطعی عرضی U شکل و در اندازه¬های مختلف تولید می¬گردد. معیار نامگذاری ناودانی ارتفاع ناوداني بر حسب سانتیمتر بوده که فاصله خارجي بين دو بال بر روي محور عرضي آن را نشان می¬دهد. به عنوان مثال اگر ارتفاع ناودانی ۶ سانتیمتر باشد به آن ناودانی نمره ۶ گفته می¬شود.
ناودانی¬ها از لحاظ شکل ظاهری در دو نوع بال موازی و بال شیب¬دار از ارتفاع ۳ تا ۴۰ سانتیمتر و با طول ۰.۳ تا ۱۲ متر تولید می¬گردند. همچنین ناودانی¬ها بر اساس ابعاد و وزن به دو دسته سبک و سنگین تقسیم می شوند. ناودانی¬های تولید شده در اکثر کارخانه¬های داخلی از نوع سبک بوده و وزنی پایین¬تر از استاندارد اشتال دارند. ناودانی¬های سنگین، وزن و ابعادی برابر استاندارد اشتال دارند که در برخی از کارخانه¬های داخلی و اروپایی تولید می¬شوند.

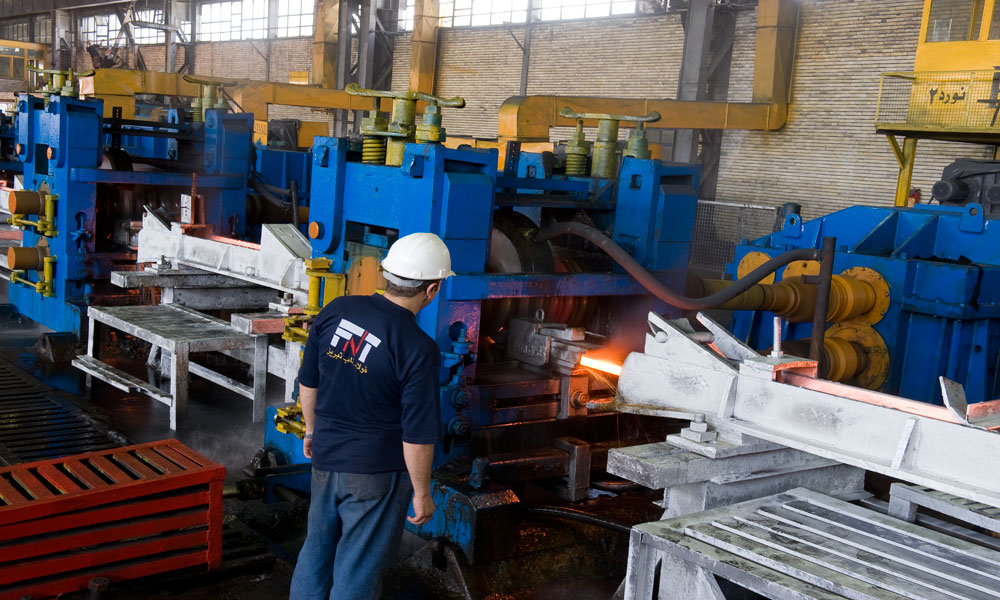

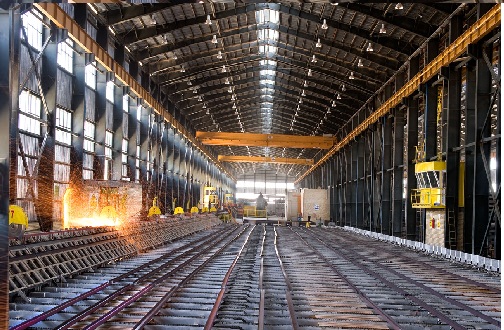

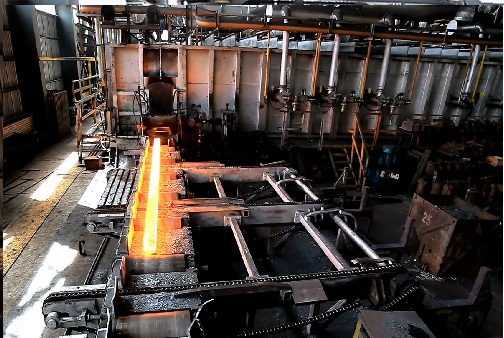

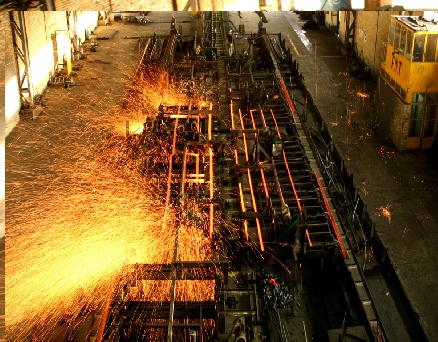

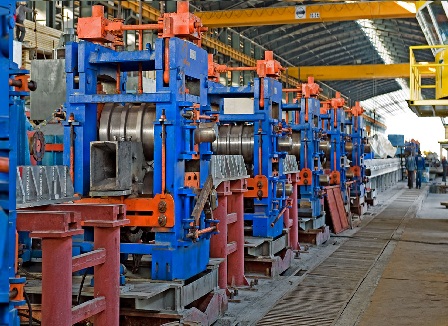

در این فعالیت ناودانی¬های نمره ۱۸ تا ۳۰، با حداقل عرض بال ۷۰ میلیمتر و حداکثر عرض بال ۱۰۰ میلیمتر به روش نورد گرم (Hot Rolling) تولید می¬شوند. نورد یکی از روش¬های متداول شکل¬دهی فلزات می-باشد. در روش نورد گرم، ابتدا شمش فولادي از نوع شمشه (بلوم) با مقطع و طول مشخص به درون كوره¬هاي حرارتي نورد ریخته شده و پس از رسيدن به درجه حـرارت مورد نظر و عبور از قفسه¬های نورد ابتدایی (مجموعه غلتک¬ها) مقطع آن کاهش و طول آن افزایش می¬یابد و نهایتاً با عبور از قفسه¬های نورد میانی و پایانی به شکل ناودانی تبدیل و سپس توسط یک قیچی گرم به طول مناسب برش داده می¬شود. برای این نوع ناودانی¬ها حداقل ضخامت جان و بال ۱۰ میلیمتر می¬باشد.

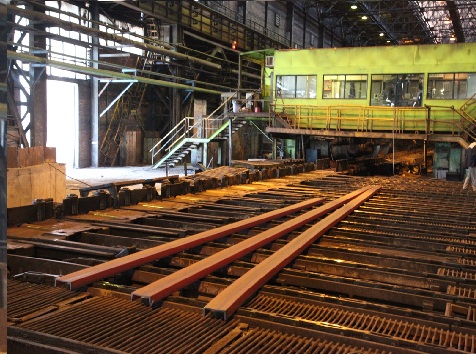

بلوم (Bloom) یا شمشه از فرآورده‌های میانی نورد فولاد است که سطح مقطع آن بزرگ‌تر از ۲۳۰ سانتیمتر مربع است. سطح مقطع آن مربع با عرض بیشتر از ۱۵ سانتیمتر و کمتر از ۳۰ سانتیمتر می باشد. از بلوم برای ساخت ریل، تیر آهن، قوطی، نبشی، ناودانی، سپری و غیره استفاده می‌شود.
