محصولات (تولیدات)
پیچ متری
پیچ متری
پیچ متری، استوانه ای تمام رزوه شده است هیچگونه گل پیچ ندارد و برای سفت کردن آن معمولا از دو مهره استفاده می‌شود و اندازه طول متفاوتی نظیر پنجاه سانتی ، یک متری ، دو متری و ... غیره دارد.
جنس این پیچ از معمولا از آهن یا فولاد خشکه یا استنلس استیل در دو گرید استیل ۳۰۴ و ۳۱۶ می باشد که تولید و مورد استفاده قرار میگیرد و پوشش آن با توجه به محل مورد استفاده خود رنگ ( سیاه ) یا گالوانیزه می باشد.
برای تولید و به کارگیری پیچ متری نیز مانند دیگر اتصالات استانداردی وجود دارد که استاندارد مورد استفاده در مورد پیچ متریdin ۹۷۵ میباشد. (منبع: شرکت تهران پیچ)

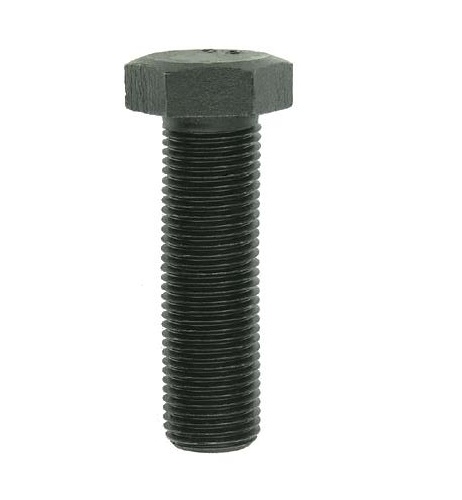

پیچ سر شش گوش خشکه تمام رزوه ۸.۸
پیچ سر شش گوش خشکه تمام رزوه ۸.۸
پیچ سر شش گوش خشکه تمام رزوه یا پیچ شش گوش فولادی تمام رزوه ، استوانه ای تماماً رزوه شده است که گل پیچ آن به صورت شش گوش یا شش پر می باشد.
جنس این پیچ از فولاد CK۴۵ است که گرید مقاومتی آن ۸.۸ می باشد و معمولا به دوصورت سیاه یا آبکاری شده (گالوانیزه ) عرضه می شود. (منبع: شرکت تهران پیچ)
پیچ سر شش گوش تمام رزوه خشکه تحت استاندارد din ۹۳۳ که معادل آن iso ۴۰۱۷ می باشد تولید و مورد استفاده قرار می گیرد.
موارد استفاده: این پیچ از جمله اتصالات پر مصرف می باشد که در اکثر صنایع نظیر ماشین سازی ، قطعه سازی ، مصارف خانگی و غیره مورد استفاده قرا میگیرد.
اتصالات مکمل: از اتصالاتی که در کنار پیچ سر شش گوش خشکه تمام رزوه مورد استفاده قرار میگیرد میتوان از مهره شش گوش خشکه و واشر تخت آهنی نام برد.
تریم
تریم
با قرار دادن تریم در ایستگاه آخر پرس های بولت میکر آچارخور پیچ ها ایجاد میگردد
تریم نقش ماتریس قالب برش را ایفا می کند.تریم ها می توانند اشکال مختلف را در کلگی پیچ ها ایجاد نمایند که رایج ترین آنها پیچ های سرشش گوش هستند.
مهره شش گوش اچ وی
مهره شش گوش اچ وی
مهره شش گوش اچ وی یا مهره اچ وی دسته ای از اتصالات است که به صورت حفره یا استوانه ای رزوه شده شش گوش یا شش پر می باشد.
جنس مهره شش گوش اچ وی معمولا از فولاد ck۴۵ یا mo۴۰ می باشد که با توجه به روش تولید بر اساس فورچ سرد و امکان دسترسی به کوره حرارتی مخصوص متغیر می باشد. کلاس مقاومتی مهره اچ وی ۱۰ می باشد.
مهره شش گوش اچ وی بر اساس استاندارد din ۶۹۱۵ که معادل آن EN ۱۴۳۹۹ – ۴ می باشد تولید و مورد استفاده قرار می گردد .
موارد استفاده: مهره شش گوش اچ وی از کشش مقاومتی بالایی برخوردار است و معمولا در کنار پیچ سر شش گوش اچ وی در صنایعی نظیر ساختمان سازی، پل سازی، کشتی سازی و غیره مورد استفاده است.
اتصالات مکمل: از اتصالاتی که در کنار مهره HV مورد استفاده قرار میگیرد می توان از پیچ سر شش گوش اچ وی و واشر تخت اچ وی نام برد.(منبع: شرکت تهران پیچ)
مهره خروسکی
مهره خروسکی
مهره خروسکی دسته ای از اتصالات است که دارای دو لبه می باشد که فرآیند باز و بسته کردن را آسان می کند.
جنس مهره خروسکی از آهن است که با توجه به شرایط محیط مورد استفاده به صورت گالوانیزه یا سیاه استفاده می شود. (منبع: شرکت تهران پیچ)
مهره خروسکی بر اساس استاندارد din ۳۱۵ تولید و مورد استفاده قرار می گیرد .
موارد استفاده: مهره خروسکی یکی از اتصالاتی است که کاربرد فراوانی در صنعت دارد و در قسمت هایی که نیاز هست مهره براحتی باز و بسته شود مورد استفاده قرار می گیرد.
اتصالات مکمل: از اتصالاتی که در کنار مهره خروسکی مورد استفاده قرار می گیرد می توان از پیچ سر شش گوش و واشر تخت نام برد.
پیچ شش گوش خشکه
پیچ شش گوش خشکه
پیچ شش گوش خشکه در متریال های ۸.۸ و ۱۰.۹ و ۱۲.۹
گريدهاي مختلف: استانداردهاي پركاربرد متريالي اين دسته از محصولات همان استانداردهاي Hex Bolt ميباشند (استانداردهاي ISO ۸۹۸-۱ و ASTM هاي A۱۹۳، A۳۰۷B، A۳۲۵، A۴۹۰، A۳۲۰) اما استانداردهاي ابعادي آنها متفاوت اند و شامل استانداردهاي DIN ۶۹۱۴ و ANSI B.۱۸.۲.۳.۷M و ANSI B.۱۸.۲.۱ ميباشند كه عمدتاً بصورت نيم رزوه و با گريد متريالي ۱۰/۹ استاندارد ISO همخواني دارند. استانداردهاي معادل SAE و استانداردهاي ژاپني و همچنين استانداردهاي انگليسي همگي با خصوصيات مكانيكي مشابه و تركيب مشابه قابل توليد هستند.
كاربرد: پيچ شش گوش گل درشت (Heavy Hex Bolt) از جمله پيچهاي پرمصرف ميباشد كه طبق تعريف استاندارد از آنها براي اتصالات اصطكاكي استفاده ميشود كه هم تحت نيروي برشي و هم تحت نيروي كششي قرار ميگيرد. مهمترين تفاوت اين دسته از پيچها با پيچهاي معمول شش گوش در استانداردهاي ابعادي آنها ميباشد اما طبق يك استاندارد واحد مورد ارزيابي قرار ميگيرد. به عنوان مثال پيچهاي HV با استاندارد ابعادي DIN۶۹۱۴ و پيچ شش گوش DIN۹۳۱ با گريد ۱۰/۹، هردو با استاندارد بينالمللي ISO ۸۹۸-۱ مورد ارزيابي، تست و آزمايشهاي خواص مكانيكي و شيميايي قرار ميگيرند.
از مهمترين استانداردهاي ابعادي اين پيچها استانداردهاي DIN ۶۹۱۴ و برای استانداردآمريكايي ASTM A۴۹۰ و ASTM A۴۹۰M با استانداردهاي ابعادي ANSI B.۲.۱ و ANSI B۱۸.۲.۳.۷M را ميتوان نام برد.(منبع: شرکت تهران پیچ)
